GDG WebTech Workshop: 측정하는 놈, 로딩하는 놈, 그리는 놈

지난 8월 27일 GDG WebTech에서 진행하는 Workshop이 있어 참여하게 되었다. 이 Workshop은 프론트엔드 성능 최적화에 대한 내용으로 초/중급 프론트엔드 개발자를 대상으로 진행되었다.

진행되었던 주제와 슬라이드는 아래와 같다.

• 로딩 성능 병목 구간, 인스턴트 로딩에서 오프라인 지원까지
• 크롬의 렌더링 성능 인자에 대한 이해
• 성능 측정을 위한 도구들

1. https://www.slideshare.net/cwdoh/gdg-webtech-1
2. https://www.slideshare.net/cwdoh/instant-and-offline-apps-with-service-worker
3. https://www.slideshare.net/cwdoh/service-worker-101
4. https://www.slideshare.net/cwdoh/overview-how-to-measure-your-web-app

이번 Workshop에서는 프론트엔드 성능 최적화에 대한 여러 내용들이 있었지만, 그중 가장 관심이 있던 부분이었던 부분만 아래와 같이 정리하였다. Service Worker는 기회가 된다면 추후 정리해볼 생각이다.

프론트엔드 개발자를 위한 크롬 렌더링 성능 인자 이해하기

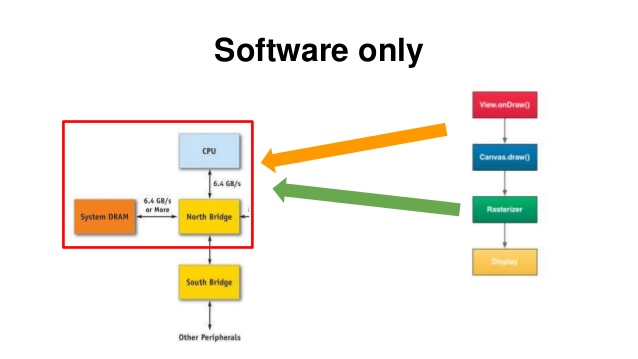

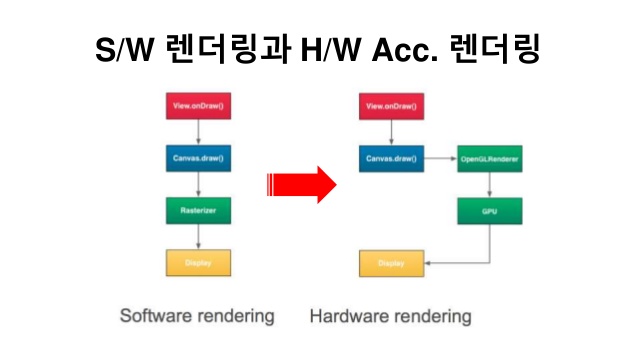

그래픽스 & 하드웨어 가속

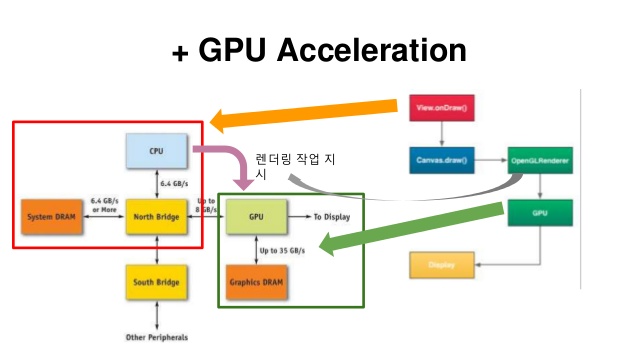

CPU와 GPU 사이에 존재하는 이슈들

• 서로 다른 메모리 공간
• 메모리는 한계가 있다.
• 데이터는 자주 변경된다.

GPU가 잘하는 것

“GPU는 수신된 데이터로 무언가를 그리는데 적합”

1. 텍스쳐를 가지고 이미지를 빠르게 출력 가능
2. 이미 가진 텍스쳐는 다시 받지 않고 재활용
3. 회전, 확대 , 축소, 기울임, 반투명 처리 등
4. 이 기능들을 동시 처리하는 것도 매우 최적화

GPU가 못하는 것(이슈)

비디오 메모리로의 데이터 전송 속도

“비디오 메모리로의 데이터 전송 속도 느림”

데이터 전송 시간 = 데이터의 크기 / BUS 속도

• 일반적으로 예상되는 데이터 크기:
  • GPU 명령 < 버텍스 < 텍스터 이미지(화면에서 보는게 모든게 이미지)

CPU 처리 시간

GPU의 데이터는 CPU에서 생성 후 전송(GPU가 그리는 그림은 CPU가 그려줌)

렌더링 선능의 주요 인자

• GPU는 회전/확대/축소/기울임/반투명 처리 등에 최적화 * 이 범주의 기능으로 렌더링이 처리될 수 있도록
• GPU에 사용할 데이터를 준비하는 것은 CPU의 몫 * CPU가 새로운 데이터를 만드는 작업은 최소화
• CPU가 준비한 데이터는 비디오 메모리에 전송 필요 * 데이터 전송을 최소화할 수 있도록

크롬의 렌더링

1. 웹 페이지는 파싱을 통해 DOM 트리로 해석되어 메모리에 적재
2. DOM 트리를 렌더링 트리로 생성 후 각 노드들을 개별적인 이미지로 생성
3. 트리 구조 및 스타일에 따라 이미지를 배치 합성하여 출력

이슈: Reflow

• Reflow = Layout = Layouting * DOM 노드가 가지는 레이아웃 정보가 변경되면 레이아웃은 재배치를 위한 계산이 필요

Reflow로 발생할 수 있는 일

1. 레이아웃의 변경이 트리를 따라 전파(CPU)
2. 많은 경우 레이어 이미지의 갱신 필요(CPU)
3. 레이어 이미지가 변경되면 VRAM의 텍스쳐 갱신 필요(RAM to VRAM Bandwidth)

이슈: Repaint

• Repaint = Redraw * 레이아웃 내 컨텐츠가 변경 시 텍스쳐를 새로 생성 필요

Reflow/Repaint 발생 요인

• DOM 노드의 동적인 추가/삭제/업데이트
• DOM 노드의 감춤/표시 _ diplay: none _ visibility: hidden
• DOM 노드의 이동 애니메이션
• 스타일시트의 추가 혹은 스타일 속성의 변경 * 미디어 쿼리 역시
• 브라우저 사이즈 변경
• 폰트 변경
• 스크롤
• …

정리: 크롬에서의 전반적인 렌더링 흐름

1. DOM으로부터 노드들을 개별적 혹은 그룹 지어 레이어 단위들로 분리
2. 레이아웃을 계산하고 각 레이어들이 그려져야 할 영역의 크기 위치 등을 계산
   • 위치/크기 정보 등을 계산하기 위한 CPU의 계산 오버헤드가 발생
3. 레이어들 각각은 렌더링을 위해 비트맵으로 출력
   • CPU에서 레이어 이미지를 생성하는 오버헤드가 발생
4. 생성된 비트맵을 GPU에 텍스쳐로 업로드
   • GPU의 비디오 메모리로 전송하는 오버헤드는 발생
5. 계산된 레이아웃으로 레이어의 텍스쳐 이미지들을 최종 스크린 이미지로 합성

렌더링 성능 최적화

• 렌더링 패스는 철저하게 브라우저의 영역
• 병목 구간의 발생 요인을 피해갈 것
• 피해야 할 성능의 위험 인자 _ CPU에서 텍스쳐 이미지를 생성하는 요인들 _ 레이아웃 변경의 요인

가장 간단한 Hack: 레이어의 분리

“크롬에서 DOM 노드가 레이어로 분리되는 조건들”

1. 3D 혹은 Perspective를 표현하는 CSS transform 속성을 가진 경우
2. 하드웨어 가속 디코딩을 사용하는 <video> 엘리먼트
3. 3D 컨텍스트 혹은 하드웨어 가속 2D 컨텍스트를 가지는 <canvas> 엘리먼트
4. (플래시와 같은) 플러그인 영역
5. 투명도(opacity) 속성 혹은 transform 애니메이션의 사용
6. 가속 가능한 CSS 필터를 가진 경우
7. 낮은 z-index를 가진 형제 노드가 Compositing Layer를 가진 경우

요약: 해당 DOM 노드가 주변 노드와는 별도로 렌더링되어야 빠른 경우

translateZ(0)

• 노드의 Z축 값으로 0을 주는 무의미한 코드
• 첫번째 항목에 해당

강제적인 레이어 분리가 만능은 아니다.

• 레이어 분리는 필연적으로 텍스쳐 이미지 분리를 의미 * 추가적인 메모리 소모
• 메모리는 유한하다. _ 메모리 공간 부족 시 기존 데이터 릴리즈 후 새로운 데이터의 업로드 _ 레이어 분리를 통한 성능 이점을 송수신 오버헤드로 상쇄

따라서, 레이어 분리는 최소화 필요

하드웨어 가속으로 얻는 성능은 절대로 공짜가 아니며, 모든 것에 가능성을 두고 확인해야 한다.
